신영공업(주)의 캐비넷형 간이스프링클러 설비는 상수도에 직접 연결을 하지 않고 저소조에 있는 용수만으로 화재진압이 10분동안 가능하며 또한 화재시 소화용수를 살수하여 고객의 생명과 재산을 지키며 다중이용시설, 근린생활시설 등의 장소에 간편하게 설치하며 소방법 시행령 제28조에 따른 긴급진화용 소방장비입니다.

Temporary firefighting sprinkler system is capable to detect and suppress the fire at an early stage before significant heat and smoke has developed and spouts water for 10 minutes containing in the water cabinet.
The system must be deployed as part of a package of measures designed to reduce the fire risk to multiuse and commercial facilities according to Enforcement Order for the Fire Services Law, Article 28.

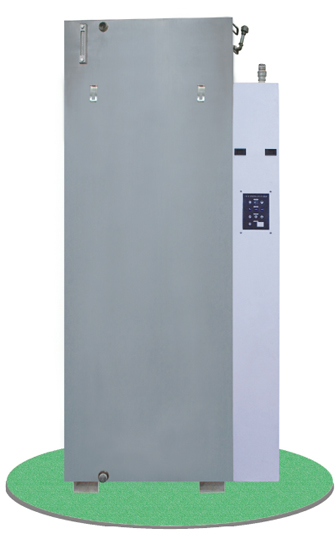

  제품명 : 캐비넷형 간이스프링클러 설비
형식 : 펌프가압방식
외형 : 저수조 - 826x700x2110mm (가로x깊이x높이)
         조작부 - 240x700x1720mm (가로x깊이x높이)
         조립시 - 826x940x2110mm (가로x깊이x높이)
저수조용량 : 약 1,180 L(실용량)
펌프소비전력 : 1.38KW, 220V
펌프토출양정 : 25M~39M
펌프유량 : Max 138 L/min
사용가능한 배관길이 및 관자재 : 5~50m(32A). SPP,                                                      CPVC
사용압력범위 : 0.1~0.3MPa
사용온도범위 : 1~40℃
방수시간 : 10분(주거형 스프링클러헤드 K:50)

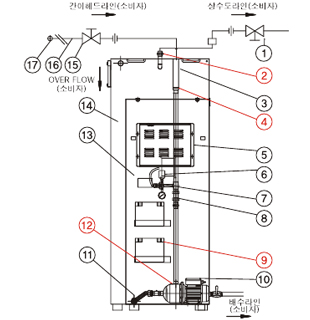

NO 품명 NO 품명
1 개폐표시형 개폐밸브 10 펌프
2 유니온15A(인입) 11 밸브소켓 25A
3 정수위밸브 12 AIR 제거용 볼트(마중물)
4 레듀샤32A (토출연결) 13 전기함
5 인버터 14 저수조(물탱크)
6 압력스위치 15 볼밸브32A
7 자체테스트(나비)밸브 잠금 16 사용배관
8 체크밸브(25A) 17 간이헤드 50K
9 밧데리 60A




1) 성능 인증품
본 제품은 한국소방산업기술원에서 실시한 엄격한 검사항목에 대하여 적합한 성능 인증 제품이므로 안심하시고 사용할 수 있습니다.
1)This system is tested, regulated and carefully examined by Korea Fire Institute(KFI)

2) 펌프
스테인레스 재질로 부식이 없고, 주철펌프 보다 동파의 위험이 적습니다.
2)The material of pump is stainless steel that is less corrosive and more freeze-tolerant.

3) 체크밸브
스프링이 부착된 체크밸브는 저압에서도 역류방지와 수격방지 역할이 우수합니다.
3)A spring is attached to the check valve that prevents water hammers and flowing water back.

4) 예비전원
주전원 차단시 자동으로 예비전원으로 전환되어 약 24시간동안 대기할 수 있으며 만일의 화재시 10분 이상 작동이 가능합니다.
4)Once the main power supply is stopped, the system stands by with spare power supply for 24 hours or operates for 10 minutes in case of fire
